Nội dung

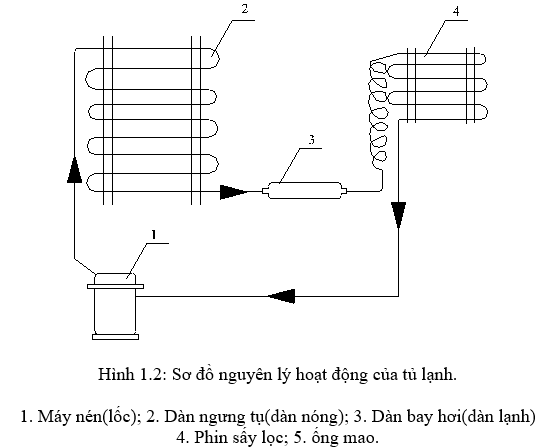

* Bước 1: Vẽ sơ đồ nguyên lý của hệ thống
* Bước 2: Xác định vị trí các thiết bị trên hệ thống
* Bước 3: Trình bày chức năng nhiệm vụ các thiết bị
1. Máy nén:
- Chức năng: Tuần hoàn môi chất lạnh(gas) trong hệ thống.
- Nhiệm vụ
+ Hút môi chất lạnh tạo ra ở dàn bay hơi đồng thời duy trì áp suất cần thiết cho sự bay hơi ở nhiệt độ thấp .
+Nén hơi từ áp suất bay hơi lên áp suất ngưng tụ và đẩy vào dàn ngưng.
+Phải có năng suất khối lượng (lưu lượng môi chất qua máy nén), phù hợp với tải nhiệt của dàn bay hơi và dàn ngưng tụ.

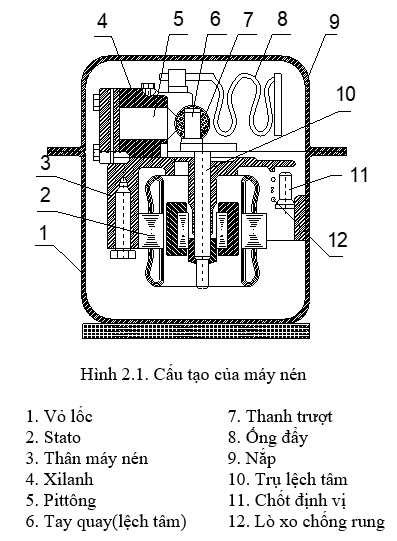

- Cấu tạo:
2. Dàn ngưng tụ
- Chức năng: Ngưng tụ hơi môi chất ở áp suất cao và nhiệt độ cao.
-Nhiệm vụ: Thải nhiệt của môi chất ngưng tụ ra ngoài môi trường. Lượng nhiệt thải qua dàn ngưng đúng bằng lượng nhiệt mà dàn bay hơi thu ở trong tủ (để làm lạnh) cộng với điện năng tiêu tốn cho máy nén.

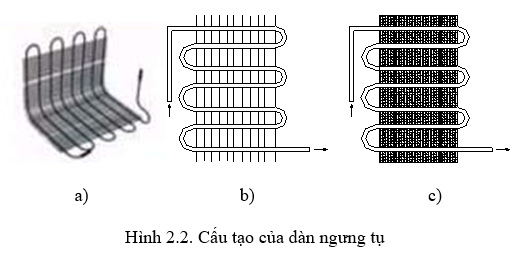

- Cấu tạo: Đa số dàn ngưng tụ của tủ lạnh nén hơi có cấu tạo như hình 2.2. Bao gồm các ống thép (thường là Φ5÷ Φ 6) và các cánh tản nhiệt. Môi chất lạnh đi từ trên xuống, còn không khí đối lưu tự nhiên đi từ dưới lên, quá trình trao đổi nhiệt ở đây là trao đổi nhiệt đối lưu tự nhiên kiểu ngược dòng.
Ngày nay do yêu cầu về thẩm mỹ cao do đó dàn ngưng được bố trí bên trong lớp cách nhiệt nên không thể nhìn thấy được dàn ngưng.
3. Dàn bay hơi
- Chức năng: Làm giảm nhiệt độ của môi trường cần làm lạnh.
- Nhiệm vụ: Thu nhiệt của môi trường cần làm lạnh cấp cho môi chất lạnh sôi ở nhiệt độ thấp, để tạo ra và duy trì môi trường cần làm lạnh đạt được nhiệt độ thấp theo yêu cầu của người sử dụng.

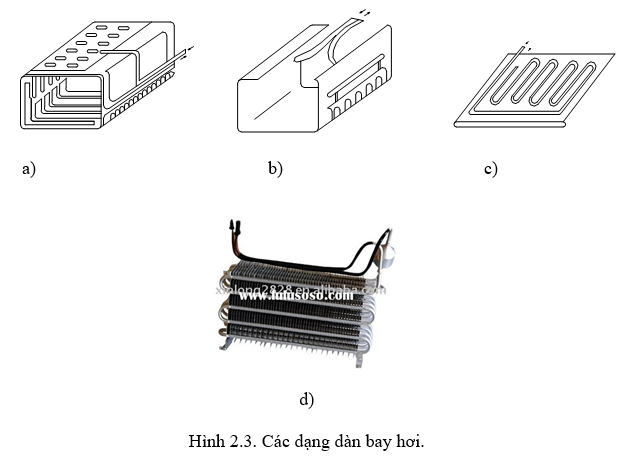

- Cấu tạo: Dàn bay hơi trong tủ lạnh phần lớn là dàn bay hơi kiểu tấm, có bố trí các rãnh cho việc tuần hoàn môi chất. Không khí đi bên ngoài đối lưu tự nhiên. Vật liệu thường bằng nhôm hoặc thép không gỉ. Tuy nhiên cũng có một số dàn ngưng làm bằng đồng có cánh tản nhiệt, dàn ngưng loại này thường trao đổi nhiệt kiểu đối lưu cưỡng bức bằng quạt.
