I. Mục đích:

Rèn luyện kỹ năng hàn nối ghép vật liệu mỏng

II. Yêu cầu:

1. Kỹ thuật:

- Cắt phôi đúng kích thước 180x60x2 x 2 phôi

- Kích thước mối hàn

      a=1,5 - 2; b = 8±1; h = 2±0,5.

- Mối hàn đạt độ thấm ngấu, ít khuyết tật.

2. Thao tác:

- Ngắt mạch đúng thời gian..

- Di chuyển que hàn đúng tâm

- Góc nghiêng của que hàn α  =  70 ÷ 80^o

3. Thời gian: 5 giờ.

4. An toàn và tổ chức nơi làm việc.

- Trang bị đầy đủ bảo hộ lao động

- Tổ chức nơi làm việc gọn gàng.

- Đảm bảo an toàn cho người và thiết bị.

III. Dụng cụ, vật liệu thiết bị.

Búa, dũa lá, kìm, thước lá, bàn chải sắt, thép tấm CT3, mũ hàn , máy mài, máy hàn .

IV. Các bước tiến hành.

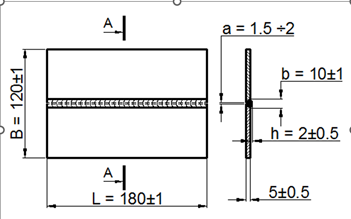

1. Đọc bản vẽ.

 2. Chuẩn bị phôi.

- Chuẩn bị phôi. ( Kiểm tra lại phôi )

3. Chọn chế độ hàn.

- Chọn que hàn 2,5mm.

- Chọn I_h­ = 75 - 100 (A)

4. Lấy dấu.

Để phôi đúng vị trí và tư thế, điều chỉnh đúng tâm kẻ đường thẳng dài suốt phôi.

5. Hàn.

- Hàn đường thẳng.

- Đặt phôi đúng vị trí và tư thế hàn.

- Di chuyển mỏ hàn kiểu đường thẳng.

- Góc nghiêng que hàn α =  70 ÷ 80^o

6. Kiểm tra mối hàn.

Làm sạch và kiểm tra hình dạng và kích thước mối hàn.

IV. Các dạng sai hỏng.

1. Ngậm xỉ hàn.

+ Nguyên nhân: Do dòng điện hàn yếu, chưa làm sạch mép hàn.

+ Biện pháp phòng tránh. Làm sạch mép hàn, chọn đúng chế độ hàn

2. Cháy thủng.

+ Nguyên nhân: Dòng điện quá lớn, di chuyển que hàn chậm

+ Biện pháp phòng tránh: Chọn đúng dòng điện, hàn đúng qui trình.
